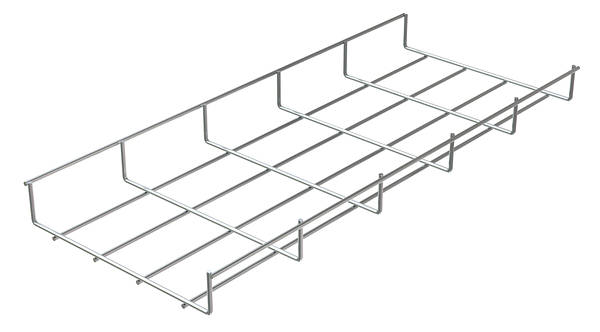

سبد کابل یا سینی کابل، یک نوع سبد تهیه شده از سیم‌های فولاد ضد زنگ بوده که از طریق جوش دادن سیم‌ها به هم، به شکل سبد ساخته می‌شود. سبد کابل یک راهکار سریع به منظور پشتیبانی از تعدادی کابل در مراکز اطلاعات، اتاق‌های تجهیزات شبکه و محیط‌هایی است که با ابزارآلات پیچیده‌ای فعالیت دارند.

سینی مش یا همان سبد کابل، سازه‌ی بسیار مطلوبی برای مدیریت کابل‌ها محسوب می‌شود. از طریق سینی مش، می‌توان کابل‌ها را در مسیری منعطف با قابلیت تهویه بهتر کابل‌ها انتقال داد. علاوه بر این وزن کمتر سبد در مقایسه با سینی کابل، بار کمی را به سازه مورد نظر اعمال می‌کند. مجموع سطح مقطع كابل‌ها می‌بایست از 50٪ مساحت سبدها بیشتر نباشد. ابعاد سینی مش معادل عرض چند برابری عمق بارگیری است. به صورت کلی، ابعاد سینی مش هنگامی صحیح است که پس از بارگیری، 50% سطح مقطع سینی خالی باقی بماند.

سبد کابل استیل ابزاری برای انتقال تمامی سیستم‌های مکانیک (کابل و لوله) و تاسیساتی برق از نقطه‌ای به نقطه‌ای دیگر در تمام محیط‌های سقف دار و روباز است. سبد کابل از مفتول‌های فولادی با کربن متوسط (St-37) و نیز مفتول‌های استنلس استیل (گرید 304L,316L) تشکیل شده است که از طریق نقطه جوش به یکدیگر اتصال یافته‌اند.

این ساختار موجب به وجود آوردن مزایایی شده که سبد کابل را به جایگزین بسیار مطلوبی برای سینی کابل‌های ورقی و لدرهای بازار تبدیل نموده است. اغلب سبد‌های کابل از فلزات مقاومی همچون کربن استیل یا فولاد ضد زنگ یا آلومینیوم تهیه شده‌اند که با موادی مانند روی یا اپوکسی تحت پوشش قرار می‌گیرند. تعیین جنس سبدها به عواملی مانند محیط، توصیه‌های الکتریکی و هزینه آن بستگی دارد.

ویژگی سبد کابل

سینی‌های مش از مقاومت بالایی برای پشتیبانی از حجم زیاد کابل های شبکه برخوردار هستند.
مقاومت در برابر حرارت به دلیل گالوانیزه بودن و داشتن پوشش پودری قابل توجه است.طراحی باز این سبدها به دلیل قابلیت جابجایی کابل‌ها، تهویه مطبوع و کاهش تجمع گرد و غبار روی کابل‌ها بسیار مفید است.

در مواجهه با موانع، قابلیت برش، شکل دادن و تغییر مسیر این سبدها امکان پذیر است.بسته به نوع کاربر در اندازه‌های مختلف موجود است. عدم وجود گوشه‌های تیز به محافظت از کابل‌ها در برابر آسیب کمک می کند. به کمک لوازم جانبی و اتصالات، می‌توان آن را به راحتی نصب کرد.

کاربرد سبد کابل

از این کابل در مدیریت کابل‌های برق و داده در تاسیسات الکتریکی اماکن صنعتی و اماکن تجاری و اداری استفاده می‌شود.

 انواع پیچش و تغییر در مقطع و ارتفاع به آسانی به دلیل مفتولی و مشبک بودن آن انجام می گیرد. به دلیل انعطاف بالا در هنگام نصب کاملا فرم می گیرد. سبدهای کابل با در نظر گرفتن استانداردهای مختلف به صورت دو و یا سه متری ساخته می شوند. مفتول های فولادی و استیل در سبدها با قطرهای 3، 4، 5 و 6 میلی متری ساخته می شوند.

قطر مفتول تاثیر بسیار زیادی در ابعاد سبد و همچنین استحکام و مقاومت آن دارد. معمولا سبدهای کابل با عمق بین 3 تا 15 سانتی متری ساخته می شوند.  همچنین عرض آن به صورت 5 تا 60 سانتی متری ساخته می شوند. مفتول های به کار رفته در ساخت سبد در فاصله های معین و استاندارد از هم تولید می شوند.

جنس سبد کابل

اکثر سبدهای کابل از فلزات مقاومی مانند فولاد کربنی یا فولاد ضد زنگ یا آلومینیوم ساخته شده اند که با موادی مانند روی یا اپوکسی پوشانده شده‌اند.

انتخاب مواد سینی به عواملی مانند محیط ، ملاحظات الکتریکی و هزینه بستگی دارد. هر ماده با انتخاب به عنوان جنس این محصول، ویژگی‌های خاص خود را به ارمغان می‌آورد.

مراکز استفاده از سبد کابل

مراکز داده (DataCenters) ، اتاقهای سرور (ServerRooms)، مراکز ارتباطی و اتاقهای تلفن، سایتها، نیروگاه ها، پالایشگاه ها و … .

انواع نحوه نصب سبد کابل

نصب بروی دیوار

نصب توسط پایه دیواری LB-X

نصب توسط براکت ناودانی HB

نصب توسط براکت C دیواری LBC-X

نصب توسط براکت چندکاره CH-UHB

نصب توسط نگهدارنده C شکل C CHANNEL

نصب بروی سقف و زیر سقف کاذب

نصب توسط براکت ناودانی HB

نصب توسط براکت چندکاره CH-UHB

نصب توسط نگهدارنده C شکل C CHANNEL

عرض سبد کابل

سبدهای کابل در حالت استاندارد از سیم‌هایی با قطر 4 ، 5 و 6 میلی متر در اندازه‌های مختلف با عرض 10 ، 20 ، 30 ، 40 ، 50 و 60 سانتی متر ساخته شده‌اند و جهت هدایت و چیدمان انواع کابل‌ها و سیم‌ها در محیط‌های مختلف استفاده می‌شوند.

این سبدها از سیم گالوانیزه، روکش پودری یا نیکل کرم برای مصارف عمومی و سیم فولادی ضد زنگ برای شرایط سخت محیطی و مکان‌های خاص ساخته شده‌اند.

سبد کابل در مقابل سینی کابل

 نصب این کابل در مقابل سینی کابل با سرعت بیشتر و راحت تر انجام می شود.

این ویژگی باعث می شود تا به آسانی روی پایه های زمینی و یا اتصالات دیواری و سقفی نصب گردد.

برای اتصال این نوع سبد به یکدیگر نیازی قطعات مختلف و یا اتصالات جوشی نیست.

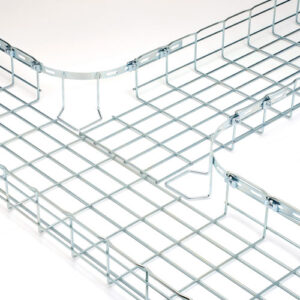

اتصالات و تغییرات مقطعی سبد کابل با استفاده از پیچ و مهره های مخصوص سبد و یا قیچی انجام می شود.

استفاده از سبد کابل به منظور هدایت و مرتب کردن لوله ها و یا کابل ها با قیمت مناسبی انجام می گیرد.

علاوه بر این با استفاده از این محصول می توان از حفظ درجه حرارت کابل ها نیز اطمینان خاطر داشت.

همچنین کابل ها در مسیر خود داخل سبد دچار شکستگی نشده و میزان خم شدن آنها به صورت استاندارد خواهد بود.

 باید به این ویژگی اشاره کرد که کابل ها در سبد به صورت مناسبی کنار هم قرار گرفته و نیازی به رعایت فاصله بین کابل ها نیست.

علاوه بر این به راحتی می توان از مسیر کابل کشی بازدید کرد.

انواع سبد کابل

طراحی سبد سینی مشبک به کاهش تجمع گرد و غبار روی کابل‌ها و همچنین روی سیم‌ها کمک می‌کند و همچنین تهویه مناسبی برای حذف گرمای ایجاد شده توسط سیم‌ها می‌باشد و ایجاد و دسترسی به کابل ها را آسان می کند. انواع سبد کابل عبارتند از:

سبد کابل فولادی

سبد کابل فولادی یکی از انواع سینی‌های مشبک است و از آلیاژ فولاد ضد زنگ یا سیم مفتول 304 ساخته شده و نیکل اندود شده است.

این نوع سبد طوری طراحی شده است که در برابر نیروهای خمشی و کششی بسیار مقاوم باشد. همچنین دارای انعطاف پذیری بالایی است. این سبد کابل همچون سبدهای کابل فولادی در اندازه‌های مختلف تولید می‌شود.

سبد کابل گالوانیزه

سبد کابل گالوانیزه از فولاد با روکش گالوانیزه روی ساخته شده است. این کار با دو روش گالوانیزه گرم و سرد انجام می‌شود.

همچنین در ابعاد مختلف تولید می‌شود و اندازه آن با توجه به تعداد کابل‌هایی که در سبد قرار می‌گیرد تعیین می‌شود.

آنچه باعث محبوبیت سبد کابل گالوانیزه در بین دیگران می‌شود، صرفه جویی در هزینه آن تا 85 است.

سبد کابل رنگی

سبد کابل رنگی نیز جدیدترین نوع سینی مشبک است. که مانند سایر انواع آن در ابعاد مختلف تولید می‌شود. این نوع سبد در دو رنگ سفید و مشکی با استفاده از رنگ اجاق الکترواستاتیک تولید می‌شود. این رنگ مقاومت سبد کابل را در شرایط سخت محیطی افزایش می‌دهد.

درپوش سبد کابل

با وجود محافظت خیلی خوب سبد کابل از کابل ها، ممکن است در برخی موارد و مکان ها این محافظت کافی نباشد و ایمنی و محافظت و مراقبت بیشتر از کابل ها نیاز داشته باشیم.

و یا اینکه کاربر شخصا بخواهد سیستم مدیریت کابلش مرتب و منظم تر باشد در این صورت درپوش استفاده می کنیم.

جنس درپوش این کابل انواع مختلفی می تواند داشته باشد، در ادامه به چند مورد اشاره می کنیم:

از نوع استیل ضد زنگ 304L و یا 316L با ضخامت تقریبی 1 میلی متر
و یا استیل کربن با کمک پوشش های رنگی الکترواستاتیک (کوره ای)
گالوانیزه گرم، گالوانیزه سرد و یا کروم نیکل

درپوش سبد کابل به شکل استاندارد، اندازه ای برابر با طول 200 سانتی متری، عرض برابر با سبد مصرفی و ارتفاع 4 یا 6 سانتی متری دارد.

البته این ابعاد با توجه به اندازه محصول خریداری شده، امکان دارد تغییر کند.

مزایای سینی مش

مطمئنا هیچ کسی با دیدن منظره پیچیدگی سیم ها و کابل‌ها احساس رضایت نمی‌کند.

این مورد زمانی بیشتری نمود دارد که به سراغ عیب یابی و رفع خطا بروید.

حال تصور کنید سیم ها و کابل ها به شکل عالی دسته بندی و تقسیم بندی شده اند و همگی آنان از نظم ویژه ای برخوردار هستند، با همان اولین نگاه، اطمینان خاطر و آرامش نصیب تان خواهد شد.

امکان دارد بعضی افراد به این فکر کنند که استفاده از سینی مش، ضروری نیست، اما به دلایل زیر اتفاقا ضروری می باشد:
این امر موارد زیر را سبب خواهد شد:
 تهویه خوب و درست کابل ها
 بهره وری و کارکرد مفید شما
 ایجاد فضای بیشتری برای شما
 سبب کارایی بالای شما می شود چون دیگر بهم ریختگی و شلوغی ندارید!
 از سقوط و تصادفات در امان هستید.
 از آتش سوزی در امان خواهید بود.

مزایا سبد کابل

1- نصب آسان آنها
سبد کابل، نصب راحت و آسانی روی پایه زمینی یا اتصالات دیواری و سقفی دارد و با پیچ و مهره در مکان خود محکم شده و بی نیاز از هر نوع اتصالات خاص می باشد.

2- منعطف بودن سبد کابل
به علت داشتن ساختاری مفتولی و مشبک این نوع سیستم ها، به آسانی می توان سبد کابل ها را خم، پیچش و یا تغییر ارتفاع داد.

در نتیجه به فرمی تماما قابل انعطاف تبدیل شده و به دلیل نبود اتصالات اضافی و مازاد در ساختار آن، قابلیت انواع تغییر شکل را دارد.

3- نبود نیاز به زاویه و زانویی و همچنین سبک بودن
به دلیل سبکی این سازه ها، نصب و اجرای راحتی دارند، به شکلی که تنها یک نفر برای پیاده سازی آن کافی می باشد.

همچنین تعلقات کمی دارند که منجر به صرفه جویی در هزینه و زمان می شود.

4- دارای تنوع و گوناگونی در پوشش و رنگ
همانطور که ذکر شد امکان استفاده از پوشش گالوانیزه سرد و گرم یا رنگ های الکترواستاتیک و جنس استیل، در سبد کابل امکان پذیر است.

5- تمیزی و پاکی بالا
با استفاده از سبد کابل، محیط ها تاریک و بسته می شود و نیز گرد و غبار روی آن ها به راحتی تمیز شده و اندک می باشند.

6- تعمیرات راحت و آسان
به دلیل داشتن ساختار باز در این نوع سیستم ها، تعمیرات و بازیابی آنها به راحتی و سهولت تمام انجام شود.

7- هزینه مناسب و اقتصادی
سبد کابل به ازای هزینه ی پایین، می تواند بسیار مقرون به صرفه و کارایی زیادی برای ما به ارمغان بیاورد.
